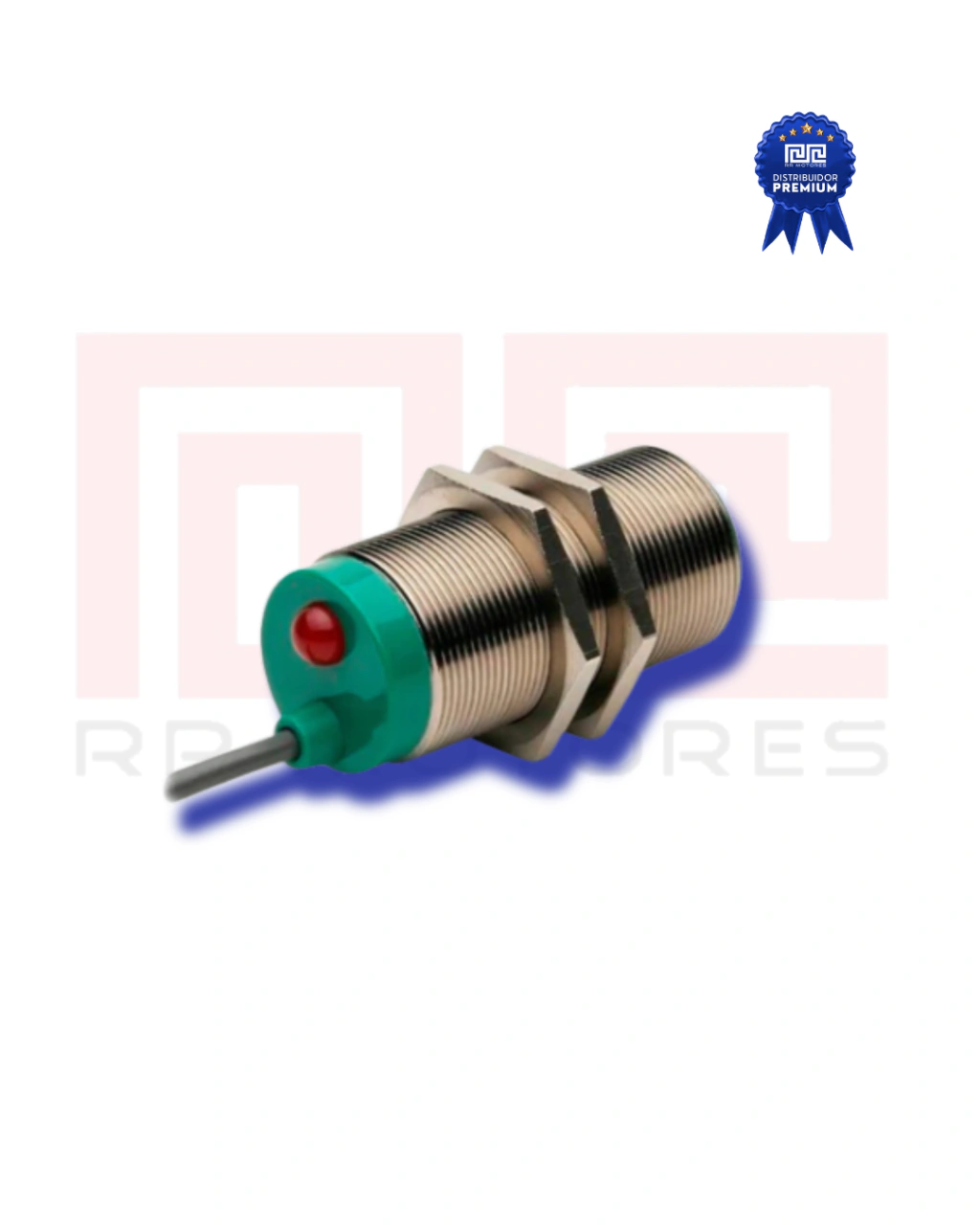

Sensor Capacitivo Weg SC5T-18G1LP2 M18 5mm 500hz 12367754
O sensor capacitivo ou sensor detector de proximidade de efeito capacitivo permite a detecção sem contato e a medição linear de pequenos deslocamentos, da ordem de aproximadamente zero até três centímetros com uma resolução que pode chegar à nanométrica. São sensores semelhantes aos de proximidade indutivos, porém sua diferença está exatamente no princípio de funcionamento, o qual baseia-se na mudança da capacitância da placa detectora localizada na região denominada face sensível.
Devido a sua alta precisão, boa parte das aplicações destes sensores tem relação com a medição de precisão. Eles são acionados quando qualquer objeto (vidro, grãos e até líquidos) invade sua área sensível, promovendo a mudança de seu estado lógico.
Algumas destas aplicações específicas dos sensores capacitivos estão listadas abaixo:
- Medição de posicionamento com alta precisão:
- Medição de espessura:
- Testes de linha de produção/verificação de uniformidade nas dimensões dos mecanismos produzidos.
- Identificação da composição de certos materiais de diferentes permissividades.
- Aplicações gerais de sensores: Chave fim de curso sem contato, contador, entre outras funções.
O sensor capacitivo é muito útil quando uma resolução alta é necessária. Além de possuir funções que complementam certas limitações dos sensores indutivos e vice-versa.
Aplicações
São largamente utilizados para a detecção de objetos de natureza metálica ou não, como madeira, papelão, cerâmica, vidro, plástico, alumínio, laminados ou granulados, pós de natureza mineral como talco, cimento, argila, etc. Os líquidos de maneira geral são ótimos atuadores para os sensores capacitivos, não importando se são condutivos ou não, viscosidade ou cor. Desta forma, excelentes sistemas para controle de níveis máximos e mínimos de líquidos ou sólidos são obtidos com a instalação de um ou dois sensores, mesmo que mergulhados totalmente no produto. Mesmo para outros fins de detecção, tais como contagem de garrafas, caixas, pacotes ou peças, o sensor capacitivo dotado de ajuste de sensibilidade "T" é extremamente versátil, resolvendo problemas de automação, de difícil solução com sistemas convencionais. Para maiores facilidades de aplicação, possuímos uma fonte de alimentação PSN adequada ao funcionamento com sensores capacitivos.
Dados Técnicos
Linha SC - Sensor Capacitivo, Cilíndrico, Corpo Metálico 4 Fios
- Dimensões: M18
- Distância de comutação Sn (mm): 5
- Tensão de alimentação: 10-30 V CC
- Frequência de chaveamento (Hz): 500
- Tipo de saída: PNP, NA+NF, Cabo
